直流電機是否需要帶PID調速器
直流電機在運用中，除開恒速運作的商品外，像玩具汽車、聲波電動牙刷、潔面儀、大到工業設備全是必須對直流電機開展調速操縱的，所以說調速是十分關鍵的。
在直流電機中，選用的是PID方式調速，有些人很有可能在想：我立即I/O速率相匹配PWM不行嗎？
大家下邊簡易解讀下：PID是意見反饋環的調節機制，PWM是一種波型，倘若設置直流電機一個轉速比，PWM波型輸出后，檢驗直流電機的具體轉速比，假如速率小于了預設值，那么就會增加pwm占空比，高過預設值得話便會減少pwm占空比。依據機械設備慣性力，直流電機轉速比轉變會出現時差，針對不一樣轉速比的出現偏差的原因，pwm占空比全是在轉變的，直流電機轉速比快，pwm占空比就減少，轉速比慢了pwm占空比又會增大，直流電機在運行中是不可以一直往返增大縮小，而在控制理論中的PID調整便是處理這類難題的。
直流電機轉速比有出現偏差的原因，把評測轉速比鍵入和設置較為的誤差用PID計算輸出操縱電流量，那麼調整轉速比就可以完成精準操縱了（注：PID控制和直流電機或是交流電動機沒有立即關聯，PID僅僅一種控制措施）。
所以說，立即鍵入轉速比用PWM精確操縱不是實際的，PWM操縱的是直流電機的電流量，電流量決策了直流電機的扭距，也就是輸出力，假定直流電機負荷1kg，轉速比3000轉，那麼負荷2KG還必須維持3000轉的速率，電流量便會提升了。

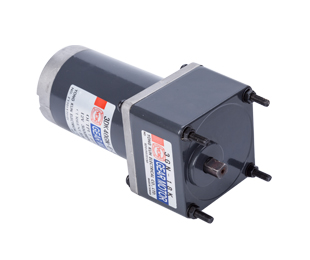

直流電機
立即操縱還有一個難題是，倘若負荷是靜止不動的，如今必須做到3000轉的轉速比，電流量是0.5A,那麼直流電機必須一段時間都是會到3000轉的轉速比，PID控制速率調整剛開始電流量會非常大，會讓直流電機迅速的加快，等速率趨于穩定再平穩電流量在0.5A，因此 PID在直流電機操縱中，即時回應很好。
直流電機曲線圖
因此 如今的工業生產直流電機操縱選用PID，先操縱速率，最終再操縱電流量，這也是現階段成本費較為低歷經認證的控制系統（小型直流電機只必須操縱工作電壓的輸出就可以操縱轉速比，十分的簡易）。
